🚀 음향카메라(초음파카메라) 사용자를 위한 온라인 가이드


사용자가 소프트웨어를 설치, 활성화하고, 필요한 파일을 준비하여 촬영하는 방법, 그리고 최종적으로 보고서를 작성하는 과정을 단계별로 안내합니다.


  • 설치 및 활성화: 시작하기 전 필수 단계로, 소프트웨어 설치와 활성화 방법을 제공합니다.
  • 파일 준비 및 촬영: 음향카메라 종류( ii910, 리크용 또는 전기용 ii900)에 따른 적절한 서식 사용 방법을 통해 파일을 준비하고 촬영하는 방법을 설명합니다.
  • 보고서 작성: 파일 및 폴더 선택, 다양한 서식 옵션(엑셀 및 한글) 중에서 선택, 그리고 서식 변경 적용 방법에 대한 안내를 포함합니다.

설치 및 활성화

  1. 설치파일을 다운로드 해주세요 → 다운로드
  2. Ultrasound_Report_Install.msi 파일을 실행하여 설치하여 주세요.
  3. 설치 후 실행을 하면 아직 소프트웨어가 비활성화 상태입니다.
    이를 활성화 시키기 위해서는 활성화 라이선스 번호를 입력해야 합니다.
설치 화면 이미지
  1. 위 화면의 사용자 코드를 아래 링크를 통해 등록하시면 활성화 라이선스 번호를 보내드립니다.
    활성화 신청하기
  2. 활성화 라이선스 번호를 받고 입력하여 소프트웨어를 활성화 시킬 수 있습니다.

사용법

#1 PDQ 모드로 촬영한 사진 파일 혹은 폴더 준비합니다. 장비에서 촬영한 사진 혹은 폴더를 PC로 복사하세요.

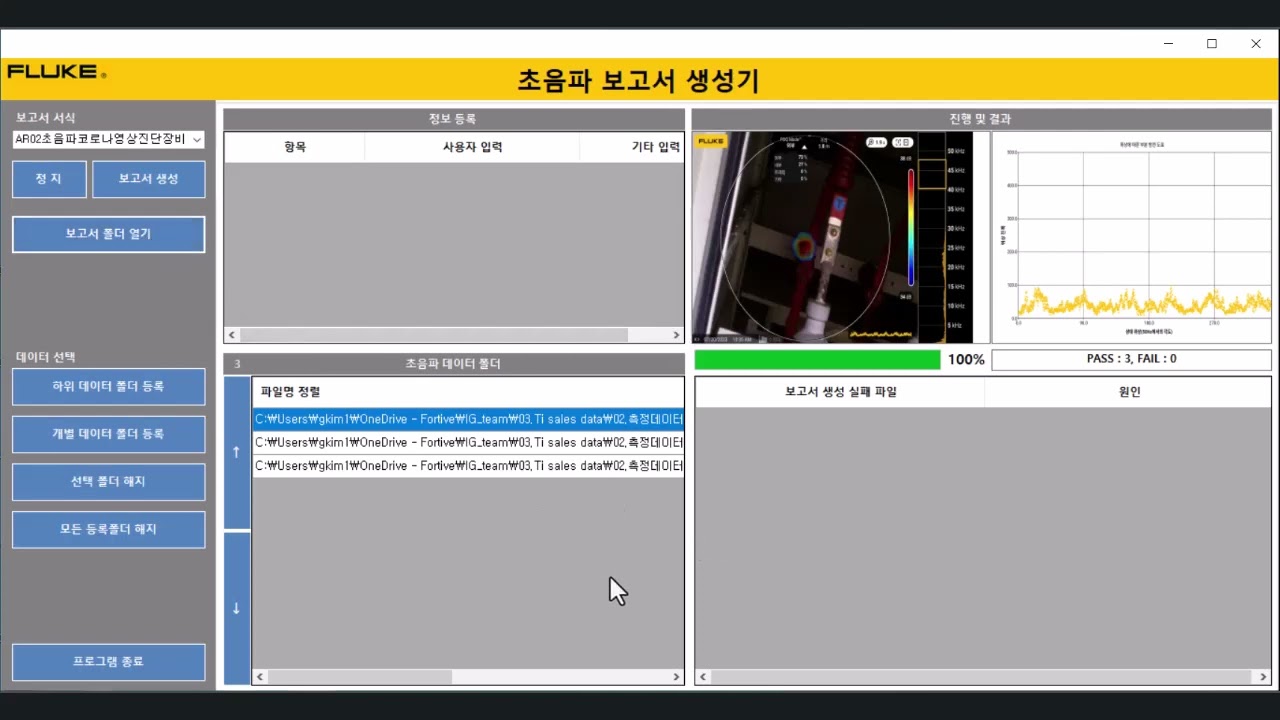

#2 Ultrasound Report Generator 실행합니다.

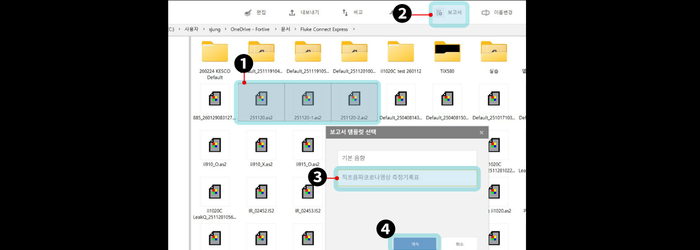

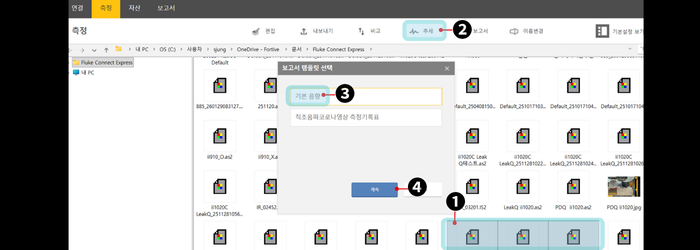

#3 메뉴를 확인하여 알맞은 보고서를 작성합니다.

자주하는 질문

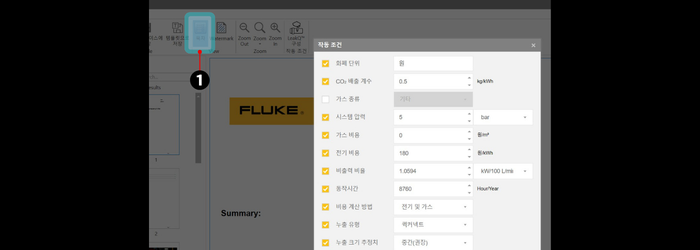

  1. 보고서 양식을 일정부분 변경하고 싶은 데 가능한가요?

    아래 경로의 폴더에서 해당 엑셀파일을 열어 수정 가능합니다.

    양식 예시 이미지 2 다만 이미지가 자동으로 삽입되는 A26~H36셀 / I26셀~P36셀 은 변경되면 안됩니다.

    양식 예시 이미지 1
  2. PDQ 모드로 사진 촬영했지만 보고서가 자동으로 생성되지 않습니다.

    PDQ 모드로 촬영하신 사진은 아래와 같이 자동으로 방전 종류, 거리가 표시되어야 보고서 작성이 가능합니다.
    PDQ 촬영 예시 1 PDQ 촬영 예시 2
  3. 동영상 사용방법 설명은 없을까요?

    아래 링크에서 동영상으로 만들어진 사용방법을 확인하실 수 있습니다.
    동영상 가이드
