FLUKE열화상 카메라로 손쉽게
전기사업법직무고시
보고서 만들기
열화상 카메라의 이미지를 캡쳐하여
보다 자유롭게 활용
가능하고,
1분 이내로 자동보고서의 작성이 가능합니다.
- 자주하는 질문
- Smart View
- FC Express
- VT Report(VT08)
- 엑셀보고서 (옵션)
자주하는 질문
FAQ
01.
Q. 열화상 카메라로 직무고시 보고서를 작성하려고 합니다.
어떤 소프트웨어를 사용해야 할까요?
A.
제품 모델에 따라 다양한 소프트웨어를 사용할 수 있습니다. 기존 Fluke 열화상 사용자는 SmartView Classic을, 손쉬운
전기사업법
보고서 사용을 원하시면 Fluke Connect Express를 추천합니다. 하지만 VT08 제품은 VT Report 소프트웨어만 가능합니다.
| 제품 | SmarView Classic | Fluke Connect Express | VT Report | 엑셀보고서 |
|---|---|---|---|---|
| TiS10, 20, 45, 55, 65, 75 | ||||
| PTi120, TiS20+, 55+, 60+, 75+ | ||||
| Ti200, 300, 400, 401, 450, 480 | ||||
| TiX500, 501, 520, 560, 580 | ||||
| Ti300U, Ti401U, Ti480U | ||||
| TiX875, TiX885 | ||||
| VT08 |
02.
Q. 소프트웨어가 카메라를 인식하지 않아 내부 저장 이미지를 다운로드 못하고 있습니다.
A. 아래와 같이 드라이버를 설치해 주십시오. 드라이버를 설치해도 카메라를 인식하지 않는 경우 USB케이블, USB포트 또는 사내 보안 프로그램을 확인해 주십시오.
설치경로: 내PC/OS(C:)/Program Files(x86)/Fluke/(SmartView4.x 또는 Fluke Connect Express)>TIRNDIS>W7
드라이버 설치하기
-
- SmartView 소프트웨어가 설치되어 있을 경우 아래의 경로에서
W7폴더로 들어가세요. - - SmartView 버전은 설치환경에 따라 다를 수 있습니다.
- - W7 폴더 내의 RNIS.inf 파일에서 마우스 오른쪽 버튼을 누릅니다.
- - 설치 버튼으로 드라이버를 설치합니다.
-
- 경로: 내PC > OS(C:) > Program Files(x86) > Fluke
> (SmartView4.x 또는 Fluke Connect Express)
> TIRNDIS>W7
파일 다운로드하기
- - SmartView 소프트웨어에서 상단의 카메라 아이콘을 확인 할 수 있습니다.
- - 카메라 아이콘의 화살표를 눌러 카메라의 열화살 파일을 PC로 저장합니다.
03.
Q. 카메라에 표시된 온도와 소프트웨어에서 나온 온도가 다릅니다.
A. 처음 소프트웨어 설치 시 온도단위가 화씨(°F) 로 되어 있습니다. 편집-> 기본설정-> 온도단위-> 섭씨(°C)로 변경해주시면 됩니다.
04.
Q. Fluke Connect 데스크탑 소프트웨어는 무엇인가요?
A. 이 소프트웨어는 Fluke Connect Express와 다른 소프트웨어 입니다. Fluke Connect Desktop은 열화상 이미지 공유, 관리 프로그램입니다. 이 소프트웨어를 이용하면 휴대폰 어플을 이용한 파일공유를 손쉽게 할 수 있습니다. 하지만 직무고시 자동보고서를 지원하지 않으니 직무고시를 원하는 분은 Fluke Connect Express 또는 SmartView 이용을 추천합니다.
FlukeConnect – 열화상 공유 편집 소프트웨어
05.
Q. 엑셀보고서 소프트웨어는 무엇인가요?
A. 엑셀로 보고서를 생성할 수 있는 별도의 보고서 생성 소프트웨어입니다. 온도편집 소프트웨어인 SmartView나 FlukeConnect로 열화상이미지에 온도를 표시한 후 엑셀보고서 소프트웨어로 보고서를 작성하면 엑셀 형식으로 보고서를 작성할 수 있습니다.
Smart View Classic 으로
직무고시 보고서 작성하기
01. 열화상 파일준비
카메라에 저장한 파일을 PC로 옮깁니다(메모리카드 또는 내장메모리)
02. 온도편집
열화상이미지의 원하는 위치에 온도를 표시합니다.
03. 보고서 생성하기
직무고시 자동보고서를 작성합니다.
SmartView Classic 소프트웨어를 설치합니다.
01.
열화상 파일 준비
- 카메라에 저장한 파일을 PC로 옮깁니다.(메모리카드 또는 내장메모리) - 모델에 따라 저장방식 및 파일이동이 다릅니다.
| 제품 | SD카드 | 내장1 | 내장2 |
|---|---|---|---|
| VT06, 08 | |||
| TiS10, 20, 45, 55, 65, 75 | |||
| PTi120, TiS20+, 55+, 60+, 75+ | |||
| Ti200, 300, 400, 401, 450, 480 | |||
| TiX500, 501, 520, 560, 580 | |||
| Ti300U, Ti401U, Ti480U | |||
| TiX875, TiX885 |
1-1. SD 카드
- 메모리카드를 분리하여 PC로 파일을 복사합니다.
1-2. 내장 1
- USB케이블을 카메라와 PC에 연결합니다. 카메라가 외장하드처럼 연결이 되어 파일을 PC로 복사합니다.
다운로드 경로: 내PC\모델명(PTi120)\내부저장소\DCIM\Gcamera\Sourcelmage
1-3. 내장 2
- 소프트웨어가 설치한 후, USB케이블을 카메라와 PC에 연결합니다. 소프트웨어의 연결아이콘으로 파일을 다운로드 합니다.
- 카메라가 인식되지 않는 경우 드라이버를 설치해 주십시오. [링크] 자주하는 질문
02.
온도편집
- 열화상이미지의 원하는 위치에 온도를 표시합니다.
- 열화상이미지는 IS2 파일형식(확장자)로 저장해야 합니다.
- 파일형식은 카메라에서 “설정 – 파일형식”에서 변경할 수 있습니다.
온도 편집 방법 보러가기
2-1. 파일 불러오기
- SmartView 소프트웨어를 실행하여 IS2파일들을 불러옵니다. (파일-열기 또는 파일을 드래그)
- 각 열화상이미지를 더블클릭하여 편집화면으로 전환합니다.
2-2. 온도 표시하기
- 편집에서 이미지 상단의 온도마커를 선택 후 이미지에 클릭하여 온도를 표시합니다.
2-3. 파일 저장하기
- 파일-저장하기로 열화상이미지를 저장하면 온도가 표시된 열화상파일(is2) 준비가 완료됩니다.
03.
보고서 생성하기
- 직무고시 자동 보고서를 작성합니다.
직무고시 보고서 서식 설정하기 (최초 1회)
편집된 이미지로 보고서 생성하기
3-1. 보고서 설정하기(서식 다운로드 및 붙여넣기)
- 위 직무고시 서식을 다운로드 합니다.
- PC의 보고서 템플릿 경로에 첨부된 직무고시 보고서 서식을 붙여 넣습니다.
템플릿 경로: 내PC\OSDisk(C:)\Program Files (X86)\Fluke\SmartView 4.3\ko\Report Templates
3-2. 보고서 설정하기 (붙여넣은 서식 및 레이아웃 설정)
- SmartView의 “보고서”- “빠른 보고서 설정” 메뉴로 붙여넣기 한 보고서 서식을 선택합니다.
- 레이아웃을 아래와 같이 선택합니다.
- 보고서 설정이 끝났습니다.
3-3. 보고서 생성하기 (붙여넣은 서식 선택하기)
- 온도 편집을 하여 열화상 이미지에 온도를 표시한 후 “보고서”- “빠른보고서” 메뉴로 보고서를 생성합니다.
- 보고서의 빈 칸을 입력하여 보고서를 완성합니다.
Fluke Connect Express (FC 익스프레스)를
직무고시 보고서 작성하기
01. 소프트웨어 설치
소프트웨어 설치
02. 설정하기(언어, 보고서 설정)
언어 및 보고서 설정 메뉴를 통해 손쉽게 설정할 수 있습니다.
03. 파일 확인하기
열화상 이미지는 항상 .IS2형식으로 저장해야 합니다. (카메라 메뉴 “설정-파일형식” 에서 변경 할 수 있습니다.)
04. 온도 편집하기(3상 온도표시)
“편집” 메뉴를 누르면 열화상 이미지 편집기를 통해 편리한 편집이 가능합니다.
05. 보고서 생성하기
보고서 템플릿을 선택하여 직무고시 보고서를 생성합니다.
FC Express 소프트웨어를 설치합니다.
01.
소프트웨어 설치
- 주어진 링크에서 소프트웨어를 설치합니다.
02.
설정하기
- 언어 및 보고서 설정 메뉴를 통해 손쉽게 설정할 수 있습니다.

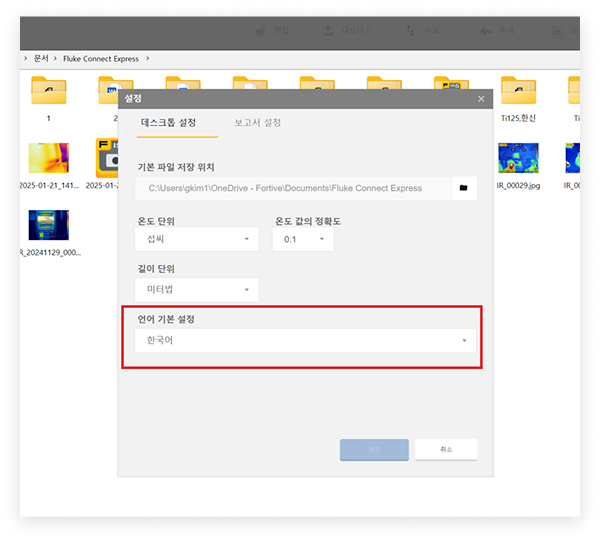

2-1. 언어설정
- 우측 톱니바퀴 아이콘에서 언어를 한국어로 변경합니다.

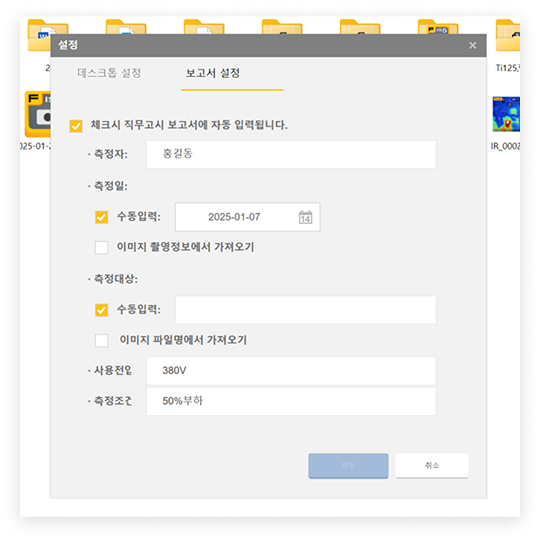

2-2. 보고서 설정
- 보고서 설정 탭에서 원하는 내용을 설정합니다.
03.
파일 확인하기
- 열화상 이미지는 항상 .IS2형식으로 저장해야 합니다. (카메라 메뉴 “설정-파일형식” 에서 변경 할 수 있습니다.)

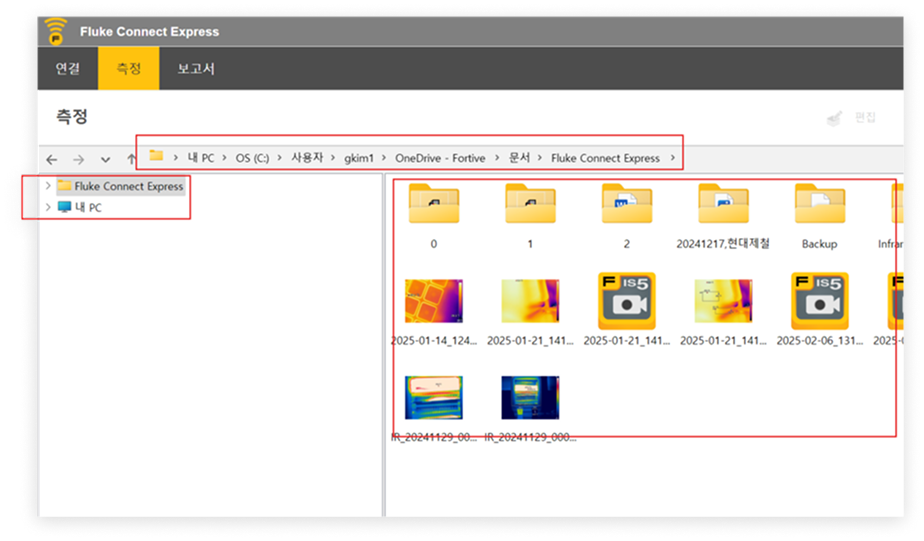

3-1 폴더의 위치 탐색
- PC로 다운로드 한 열화상 이미지를 확인합니다.
3-2. 폴더에 복사한 열화상 이미지
- 기본 저장위치는 문서폴더 내의 Fluke Connect Express 폴더입니다.
04.
온도 편집하기(3상 온도표시)
- “편집” 메뉴를 누르면 열화상 이미지 편집기를 통해 편리한 편집이 가능합니다.

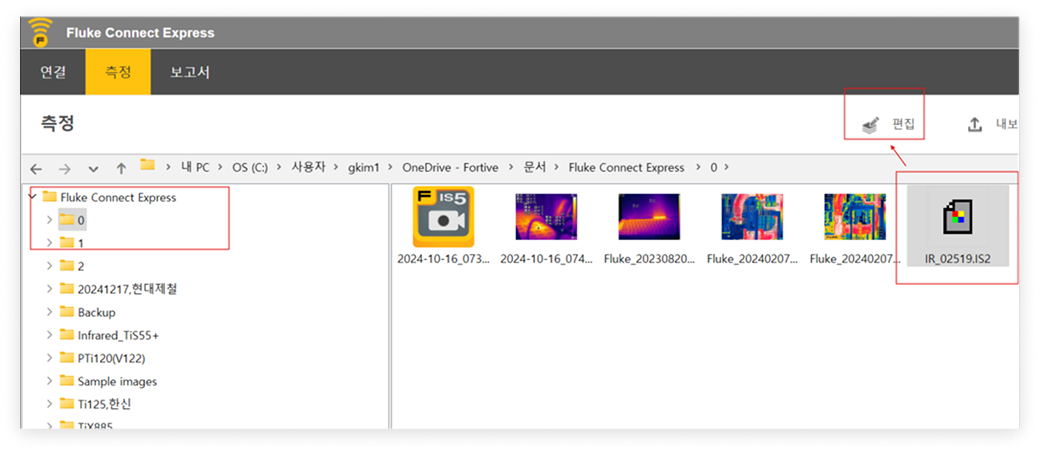

4-1 파일 선택
- 파일을 선택한 뒤 “편집” 버튼을 눌러 편집기로 들어갑니다.
4-2. 편집 모드 진입
- 기본 저장위치는 문서폴더 내의 Fluke Connect Express 폴더입니다.

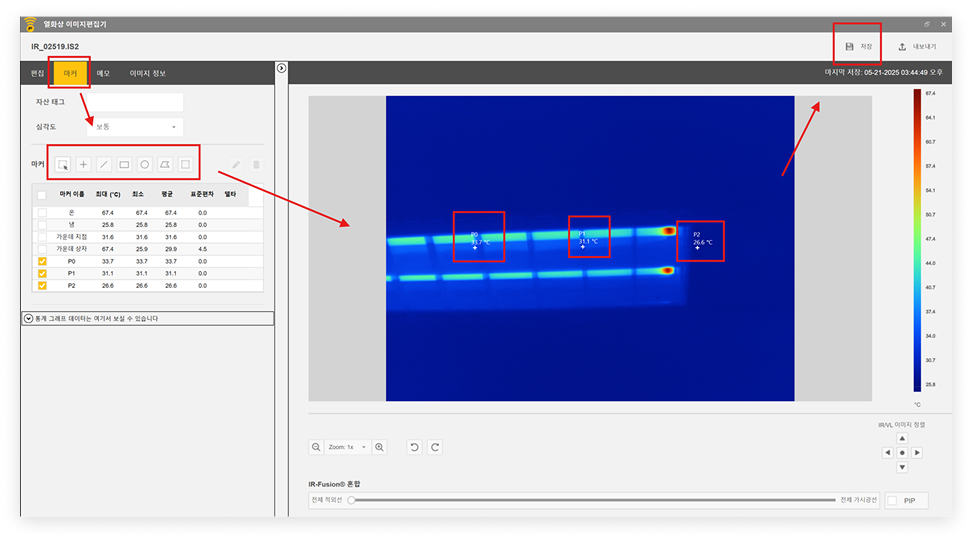

4-3. 편집 진행
- 마커에서 원하는 마커(점,선,사각)을 선택한 뒤, 이미지에 클릭합니다.
- 편집이 완료되면 저장을 누르고 나옵니다.
05.
보고서 생성하기
- 보고서 템플릿을 선택하여 직무고시 보고서를 생성합니다.

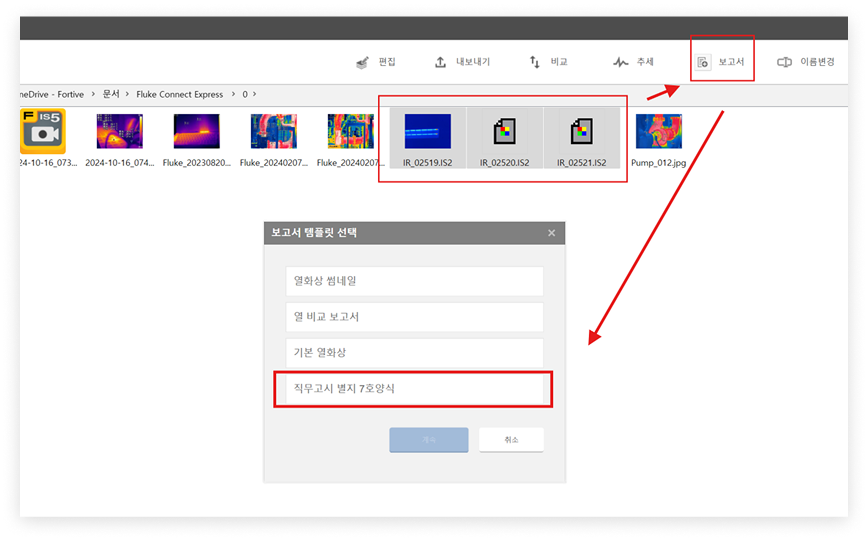

5-1 보고서 생성하기
- 편집한 이미지를 여러장 선택합니다.
- 상단의 보고서 버튼을 누릅니다.
- 직무고시 별지 7호양식을 선택합니다.

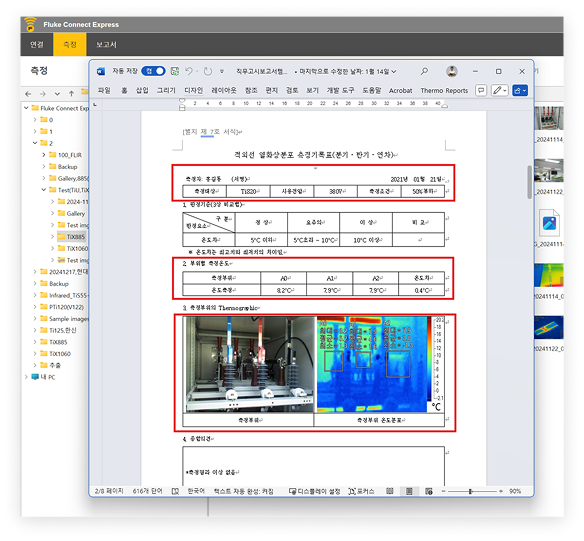

5-2. 보고서 생성 완료
- 직무고시 보고서가 자동 생성 됩니다.
VT Report 이용하여 VT08로
직무고시 보고서 작성하기
01. VT08로 촬영하기
02. 소프트웨어 설치 및 설정
03. 보고서 템플릿 설정하기(설치 후 1회)
04. 파일 불러오기
05. 일괄편집(3상 온도표시)
06. 보고서 생성하기
VT08용 소프트웨어를 설치합니다.
01.
VT08로 촬영하기

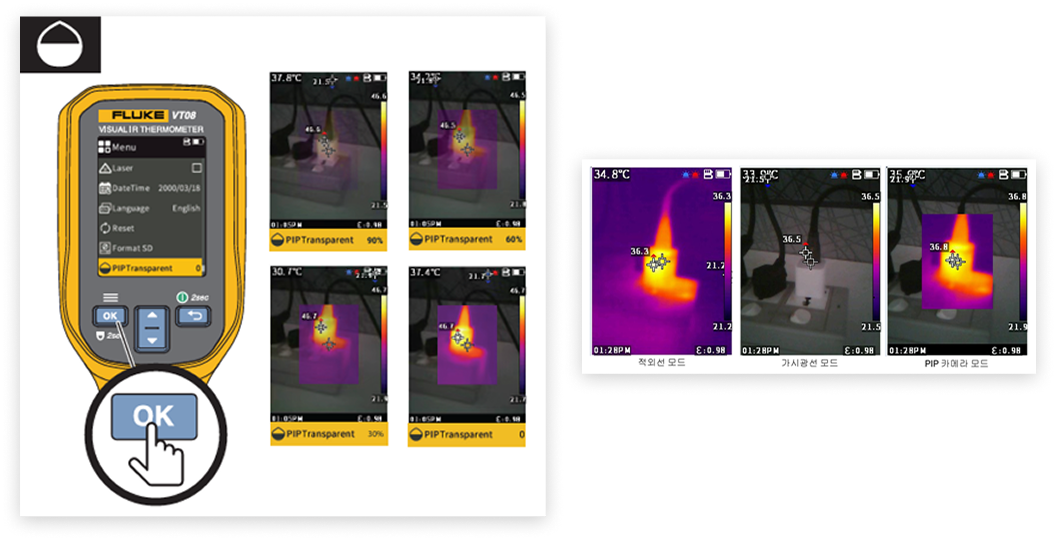

1-1. 상,하 버튼으로 촬영모드를 PIP모드 또는 가시광선(VL) 모드로 설정하기
1-2. 메뉴에서 PIP 투명도는 30% 투명도로 설정하기(권장)
1-3. 대상이 나오도록 촬영하여 저장하기
02.
소프트웨어 설치 및 설정하기
2-1. VT Report 소프트웨어를 다운로드하여 설치합니다.

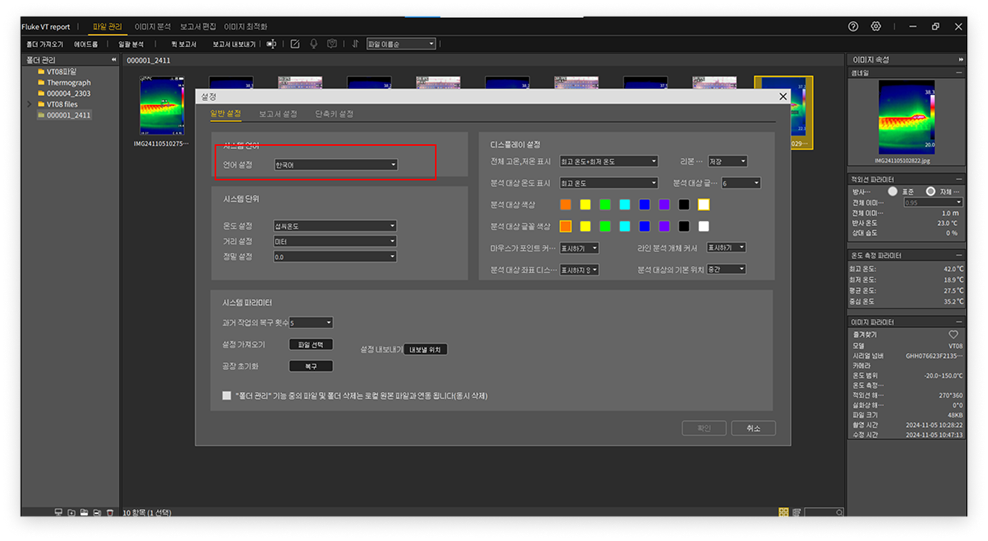

2-2. 우측 상단의 설정에서 언어를 한국어로 설정합니다.
03.
보고서 템플릿 설정하기(설치 후 1회)

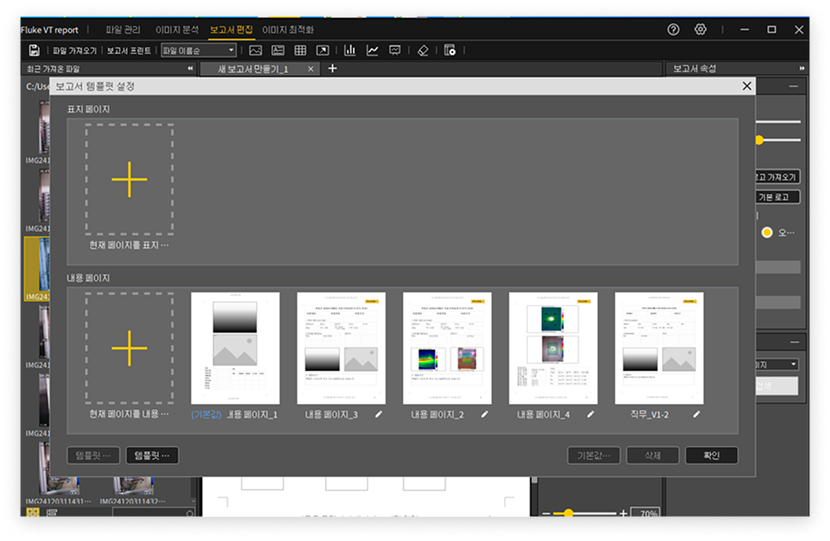

3-1. 보고서 템플릿 설정 선택하기
3-2. 템플릿 가져오기 – 템플릿 파일, “직무고시_V1.0.gtm 파일을 불러옵니다.
3-3. 불러온 템플릿을 선택하여 기본값으로 설정하기
04.
파일 불러오기

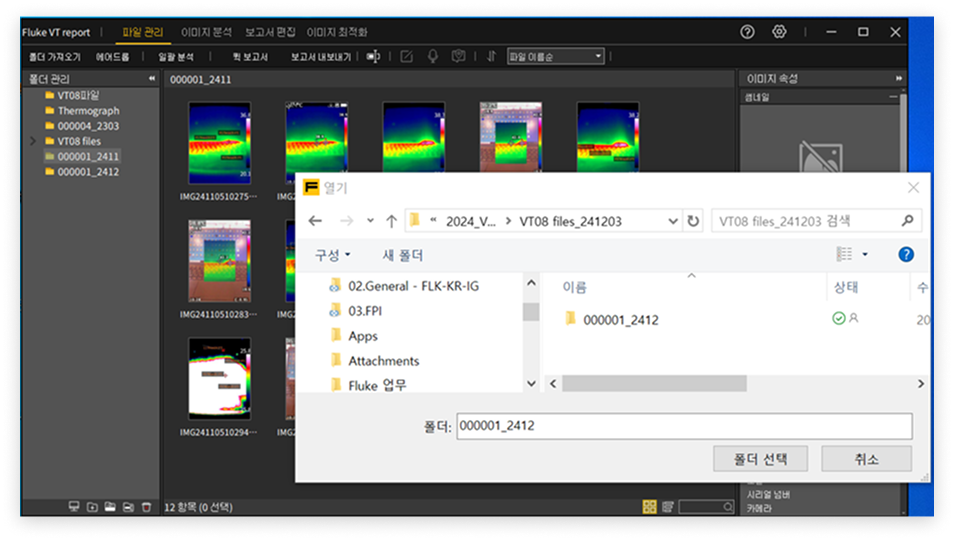

4-1. “파일관리” – “파일 가져오기”에서 이미지가 저장된 폴더를 불러옵니다.
05.
일괄편집(3상 온도표시)

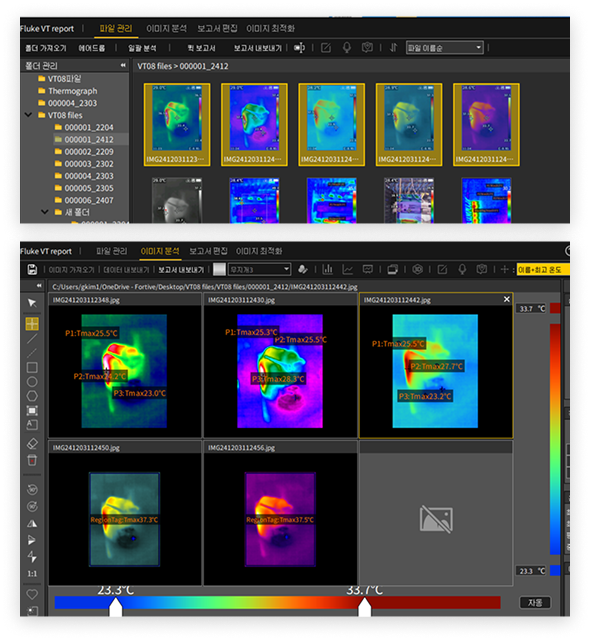

5-1. 파일관리에서 한번에 최대 6개 이미지를 선택한 후 일괄분석을 선택합니다.
5-2. 이미지를 선택합니다.
5-3. 기존의 사각 마커를 삭제합니다.
5-4. 포인트 또는 사각마커를 선택합니다.
5-5. 이미지에 3개의 마커를 표시합니다.
06.
보고서 생성하기

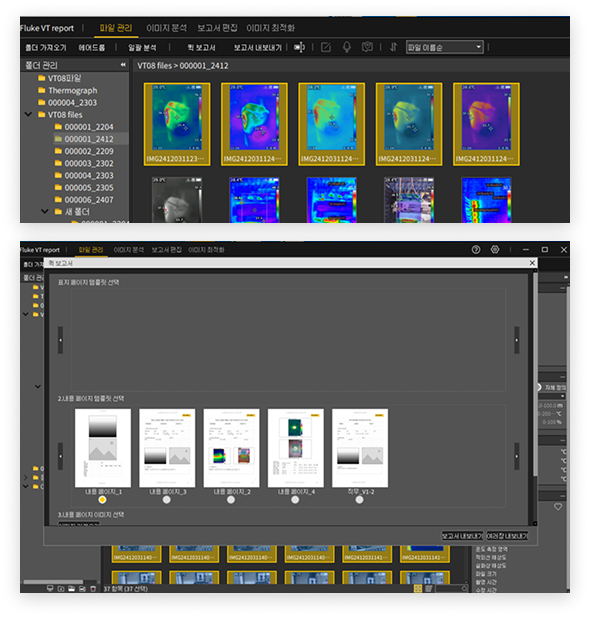

6-1. “파일관리”에서 여러이미지를 선택한 뒤, 퀵보고서를 선택합니다.
6-2. 작성하기를 원하는 보고서 템플릿을 선택합니다.(설정한 템플릿)
6-3. 보고서 내보내기 및 여러장 내보내기 중에 선택하여 보고서 변환합니다.
6-4. 보고서를 저장하는 위치는 경로 상에 “공백”이 없어야 합니다.
Ex) C:>다운로드(O) / C:>다운로드>저장 폴더(X)
엑셀보고서 S/W
설치 및 활성화
Fluke 엑셀보고서 소프트웨어는 Fluke 열화상카메라를 사용하는 누구나 사용하실 수 있습니다.
사용중인 카메라가 엑셀보고서를 지원하는 지 확인해 보세요.
| 제품 | SmarView Classic | Fluke Connect Express | VT Report | 엑셀보고서 |
|---|---|---|---|---|
| TiS10, 20, 45, 55, 65, 75 | ||||
| PTi120, TiS20+, 55+, 60+, 75+ | ||||
| Ti200, 300, 400, 401, 450, 480 | ||||
| TiX500, 501, 520, 560, 580 | ||||
| Ti300U, Ti401U, Ti480U | ||||
| TiX875, TiX885 | ||||
| VT08 |
Fluke Report S/W를 다운로드합니다.
Fluke 열화상 엑셀보고서 S/W 상세 메뉴얼을 다운로드합니다.
01.
설치 및 활성화
i. 다운로드한 폴더 내의 install.msi 를 이용해 소프트웨어를 설 치합니다.
ii. 폴더 내의 activation.key 파일을 다음의 폴더로 붙여넣기 합니 다.
C:\Program Files (x86)\Fluke\Fluke Report SW
iii. 이제 Fluke Report S/W 를 사용할 수 있습니다.
02.
편집된 열화상 파일 준비(3상 온도 표시된 열화상 파일)
- 열화상 파일은 편집 소프트웨어(SmartView 또는 FlukeConnect)로 온도가 편집되어 있는 파일이어야 합니다.
- 온도 편집 탭으로 이동하여 파일을 준비해주세요.
- 열화상 파일을 위의 소프트웨어로 온도표시를 하여 파일을 준비하세요.
03.
기타 정보 입력
- 파일 등록으로 열화상파일을 업로드 합니다.
- 보고서에 표시할 출력 날짜, 검사 정보 등을 입력합니다.
04.
보고서 생성
- 보고서 생성 버튼을 눌러 보고서를 생성합니다.
05.
생성된 보고서 파일 확인
- 보고서 폴더 열기를 눌러 보고서가 생성된 폴더에서 파일을 확인합니다.
